• 09 ноября 2009

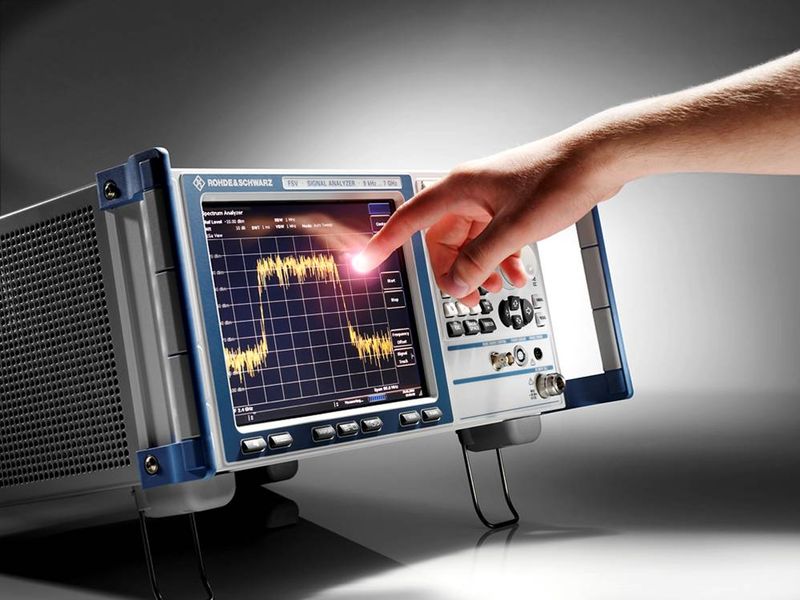

  Компания Rohde und Schwarz пополняет семейство анализаторов спектра и сигналов FSV микроволновыми моделями



  Компания Rohde und Schwarz пополнила новое семейство FSV двумя дополнительными моделями: одна из них работает в диапазоне частот до 13,6 ГГц, а другая – до 30 ГГц. В результате пользователи могут наслаждаться уникальной в своем классе функциональностью – например, максимальной скоростью измерений и простотой управления с сенсорного экрана – в том числе и в микроволновом диапазоне. Отличительной чертой комбинированных анализаторов спектра и сигналов FSV13 и FSV30 является высокая чувствительность и стойкость к сигналам большого уровня.

  ---

  Чувствительность является важным критерием выбора анализаторов спектра, особенно в микроволновом диапазоне. Требования, предъявляемые к беспроводному оборудованию в диапазоне до 12,75 ГГц, а также в более высокочастотных диапазонах для спутниковых и военных систем, очень высоки. Малое значение среднего уровня собственных шумов (DANL) позволяет повысить точность измерений благодаря повышению отношения сигнала к шуму. Обладая значением DANL менее –148 дБм (1 Гц) на частоте 13 ГГц и менее –144 дБм (1 Гц) на частоте 30 ГГц, а также значением точки пересечения по интермодуляционным составляющим 3-го порядка 15 дБм, FSV не уступает по характеристикам даже высококлассным приборам. А благодаря исключительно высокой скорости свипирования FSV выполняет измерения значительно быстрее других аналогичных приборов. И это особенно справедливо при измерениях в узкой полосе.

  Для аэрокосмической и оборонной промышленности новые модели FSV предлагают съемный жесткий диск и отключаемый интерфейс USB. Это обеспечивает дополнительную защиту секретных данных. А совместимость новых приборов со старыми моделями позволяет использовать существующие контрольно-измерительные системы на протяжении многих лет.

  Подобно всем представителям семейства FSV, анализаторы FSV13 и FSV30 поддерживают все современные стандарты мобильной и беспроводной связи за счет соответствующего программного обеспечения. Полоса анализа 40 МГц позволяет без проблем работать даже со стандартом WLAN 802.11n. Немаловажной характеристикой для исследователей и производственников является наличие измерительных демодуляторов АМ, ЧМ и ФМ, а также поддержка датчиков мощности Rohde und Schwarz. Кроме того, обе модели удобны в управлении и оборудованы сенсорным экраном, виртуальной клавиатурой и расширенной панелью управления.

  Рекламный буклет (рус.)

  Основные характеристики

  Диапазон частот до 3,6/ 7/ 13,6/30 и 40 ГГц
  Полоса анализа сигнала 40 МГц
  Нижняя граница частотного диапазона от 10 Гц
  Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
  Программное обеспечение для анализа сигналов WCDMA/HSPA, LTE, WiMAX, WLAN и методов аналоговой модуляции
  Поддержка датчиков мощности семейства NRP с расширенным набором функций измерения мощности
  Простая модернизация путем установки опций
  Фазовый шум –106 дБн/Гц при отстройке 10 кГц
  Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБм
  Средний уровень собственного шума (DANL) –155 дБмВт в полосе 1 Гц
  Съемный жесткий диск для работы в условиях повышенной секретности
  Интуитивно понятное управление с помощью сенсорного экрана и панели управления

  Краткое описание

  FSV – самый быстродействующий и наиболее универсальный анализатор сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиосистем.

  Особенности

  Готов к работе с существующими и разрабатываемыми стандартами
  Малые затраты на тестирование и высокая производительность
  Широкий набор функций и превосходные характеристики для лабораторного применения
  Простое, интуитивно понятное управление
  Простой переход к следующему поколению анализаторов
  Малые эксплуатационные расходы

  Готов к работе с существующими и разрабатываемыми стандартами

  Полностью цифровая обработка сигнала обеспечивает высокую точность и превосходную воспроизводимость измерений
  Самая большая в этом классе память для записи сигнальных I/Q последовательностей
  Полоса анализа сигнала 40 МГц, самая широкая в этом классе приборов; подойдет для всех профилей WiMAX и WLAN 802.11n

  _	Полоса 28 МГц (базовая конфигурация)	Полоса 40 МГц (расширенная конфигурация)
  LTE	превышает полосу сигнала LTE на 20 МГц	–
  WiMAX	перекрывает полосы сигнала для всех профилей WiMAX	перекрывает исследуемый сигнал и соседние каналы
  WLAN	превышает ширину канала 20 МГц сигналов WLAN 802.11a/b/g	перекрывает широкополосную технологию WLAN 802.11n
  WCDMA	превышает полосу 20 МГц, необходимую для CCDF-измерений сигналов WCDMA с четырьмя несущими	–

  Малые затраты на тестирование и высокая производительность

  До пяти раз быстрее других анализаторов сигнала
  Специальные процедуры тестирования для производственного применения
  Эффективные функции дистанционного управления

  Скорость измерения	_
  Скорость развертки, дистанционное управление, усреднение по 1000 разверткам	1000 за сек (1 мс на развертку)
  Режим списка, измерение уровня основной частоты и пяти гармоник	21 мс
  Поиск пикового значения маркера	1,5 мс
  Смена и опрос частоты	15 мс
  Скорость развертки, ручной режим работы	500 за сек (2 мс на развертку)
  Минимальное время развертки (нулевая полоса обзора)	1 мкс
  Минимальное время развертки (развертка по частоте)	1 мс

  Широкий набор функций и превосходные характеристики для лабораторного применения

  Отличные ВЧ-характеристики для анализаторов среднего класса
  Непревзойденная точность измерения уровня в полосе до 30 ГГц
  Функции измерения мощности для анализа цифровых систем связи
  Универсальные функции маркеров и обработки кривых
  Измерение мощности в соседнем канале: множество предопределенных стандартов упрощает настройку



  Измерение мощности широкополосного сигнала WLAN с помощью функции измерения мощности во временной области


  Простое, интуитивно понятное управление

  Сенсорный экран
  Горячие клавиши для быстрого доступа ко всем основным функциям
  FSV непревзойденно прост в управлении.



  Простой переход к следующему поколению анализаторов

  Простой переход, благодаря совместимости дистанционного управления с анализаторами FSP и FSU
  Быстрое обучение благодаря функциональной совместимости с существующими анализаторами спектра и сигналов компании Rohde und Schwarz
  Специальный режим совместимости с FSP и FSU позволяет использовать уже существующие программы дистанционного управления:



  Малые эксплуатационные расходы

  Простая модернизация путем быстрой установки опций на месте
  Простое расширение в соответствии с требованиями конкретных приложений
  Всегда впереди благодаря бесплатному обновлению встроенного ПО
